安裝車側鏡頭,不會破壞後視鏡,施工分解圖

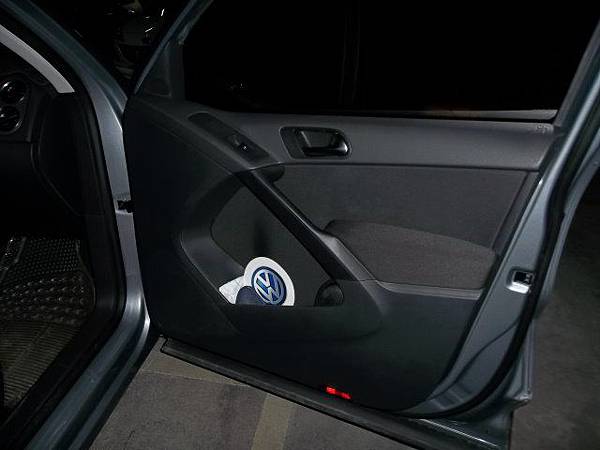

VW Tiguan 車門

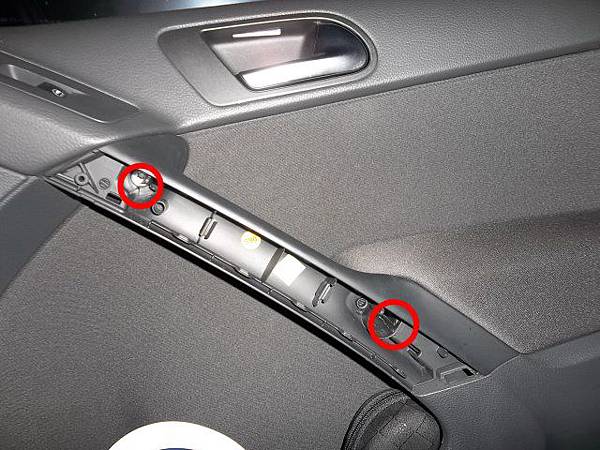

拆下車門扶手蓋板,內有顆螺絲
底部也有兩顆螺絲

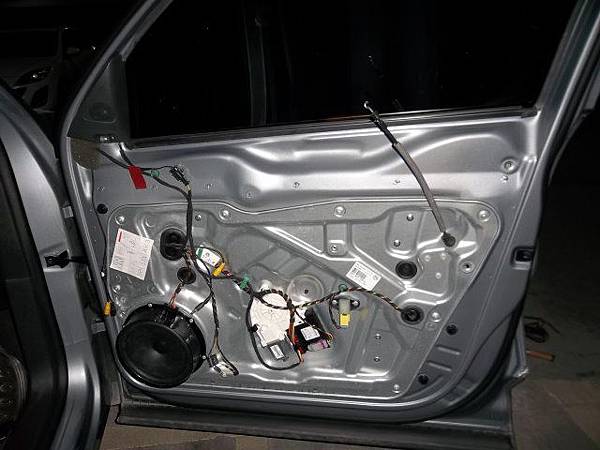

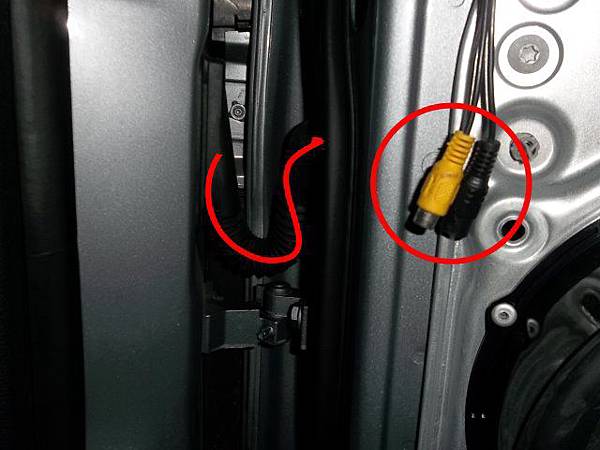

車門隔板拆後開紿佈線
這個部份比較困難花費時間也最長,可以利用輔助穿線工具

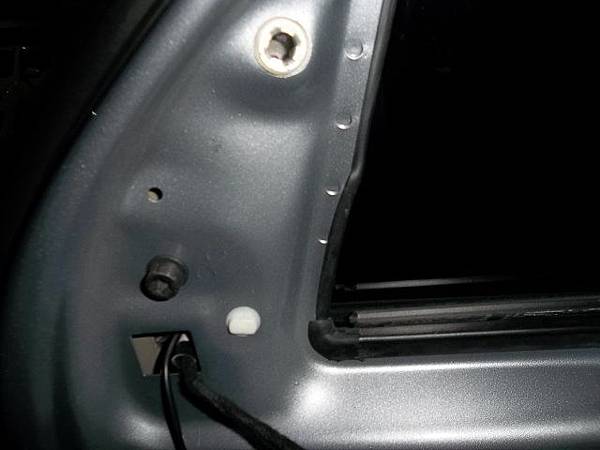

將鏡頭線頭從外部導入

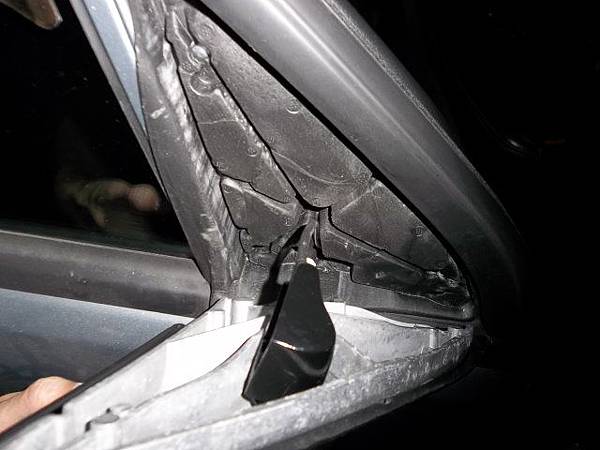

鏡頭從外部穿入

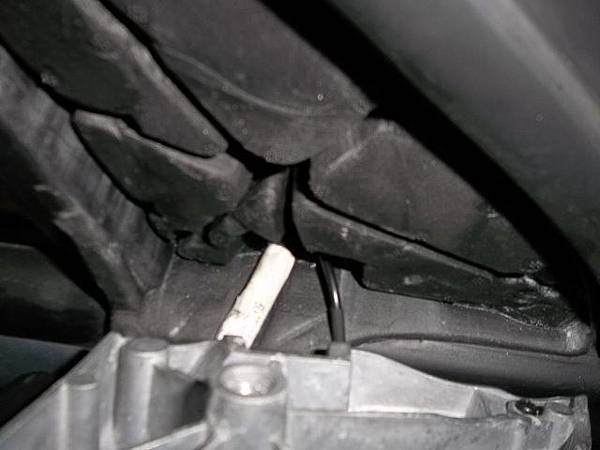

把鏡頭置於後視鏡的下方
以非破壞性方式固定鏡頭,後視鏡也不需要鑽孔

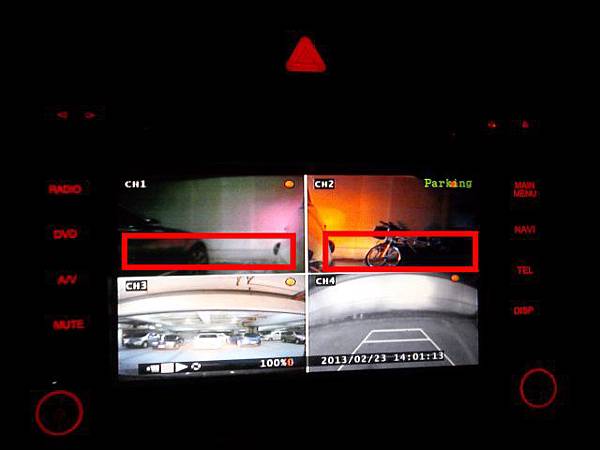

左右兩側,這組特殊近1:1的鏡頭在安裝上拉齊水平線,可以替代三個後鏡(後視鏡兩邊並不一樣高,所以要調整鏡頭的固定位置)

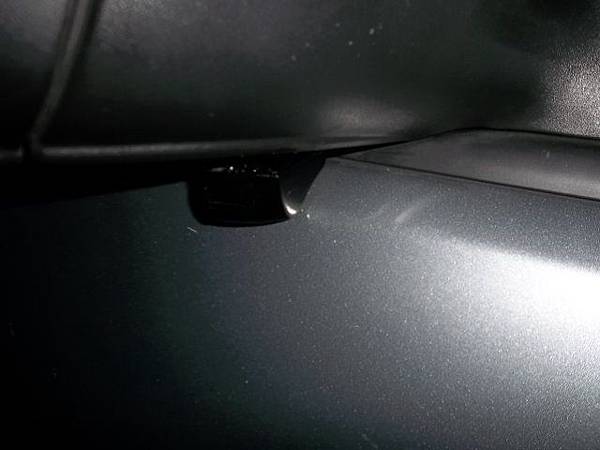

固定後,鏡頭平貼於後視鏡下方

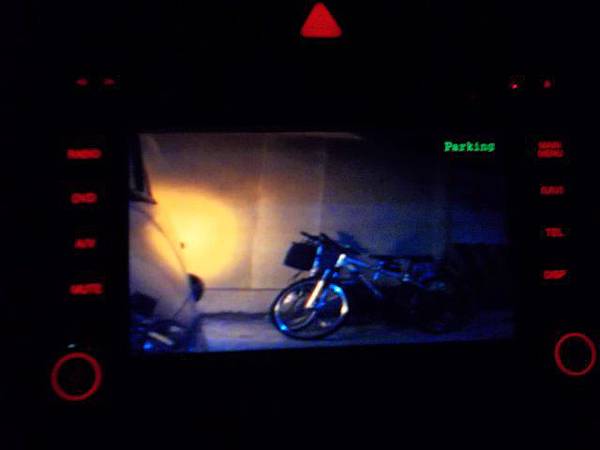

方向燈切右,螢幕即切換到右側影像
- Feb 23 Sat 2013 15:08
-
車側鏡頭安裝
